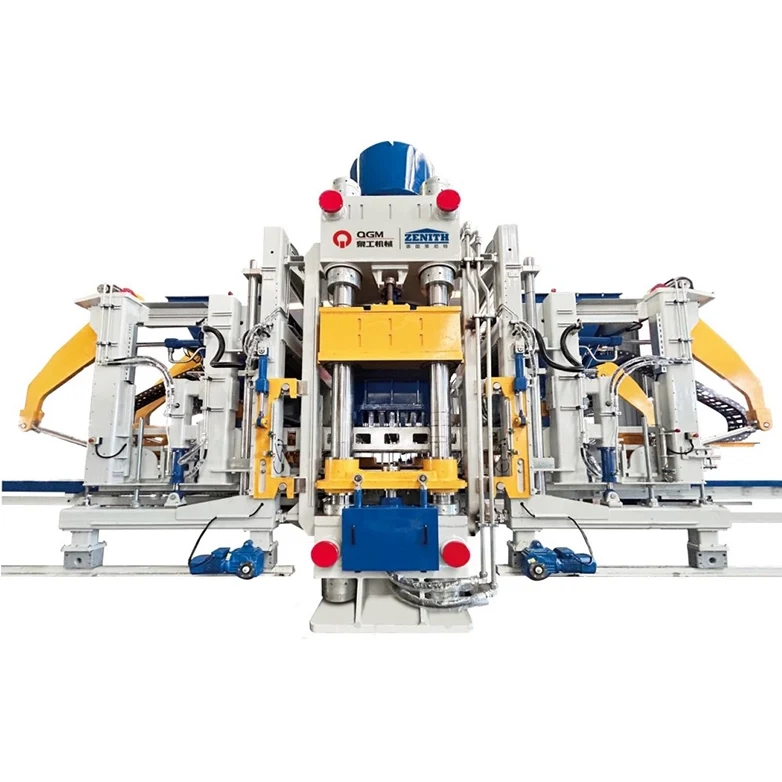

Automaattiset hydrauliset betonilohkojen valmistuskoneet betonituotteita varten

Integroidun mekaanisen, hydraulisen ja sähköisen arkkitehtuurin ympärille rakennetussa VP-sarjassa yhdistyvät erittäin luja konerunko, suuritehoinen hydraulipuristus, servovärähtely ja älykäs automaatio. Kansainvälisesti tunnustettuja komponentteja käytetään avainjärjestelmissä tukemaan vakaata toimintaa ja tasaista muovaussuoritusta.

Kolmella puristusvoimakonfiguraatiolla - 600, 900 ja 1 500 tonnia - ZN-VP-sarja tarjoaa skaalautuvan ratkaisun betonituotteiden valmistajille, joilla on erilaiset tuotantovaatimukset ja tuotespesifikaatiot.
Kone soveltuu erityisesti sovelluksiin, joissa muovauspaine, materiaalin sopeutuvuus ja tuotteen joustavuus ovat tärkeitä. Valitusta mallista, muottikokoonpanosta ja tuotantoasetuksista riippuen kone voi valmistaa:
● Vakiobetoniharkot
●Ontot lohkot
●Päällystyslaatat
● Reunakivet
● Kivinäköiset betonituotteet
● Maisemointituotteet
● Vettä säästävät rinteestä suojaavat lohkot
● Seinä- ja koristebetonituotteet

ZN-VP-sarja tukee myös erilaisten hienorakeisten ja kiinteään jätteeseen perustuvien raaka-aineiden, mukaan lukien rakennusjätteet, kiinteät metallurgiset jätteet, kaivosrikastushiekka, kivijauhe, liete ja hiekkapesumuta, hyödyntämistä asianmukaisen materiaalin valmistelun ja sekoitussuunnittelun mukaisesti.

Tämä tekee ZN-VP-sarjasta sopivan vaihtoehdon betoniharkkojen tuotantoprojekteihin, jotka keskittyvät kiinteän jätteen kierrätykseen ja lisäarvobetonituotteisiin.

Lohkon koneen tekniset tiedot

Tekniset kohokohdat

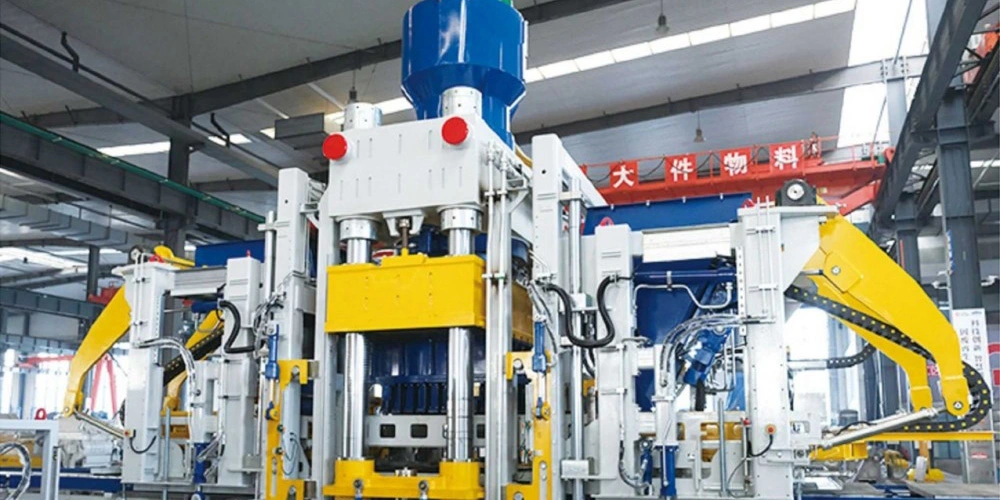

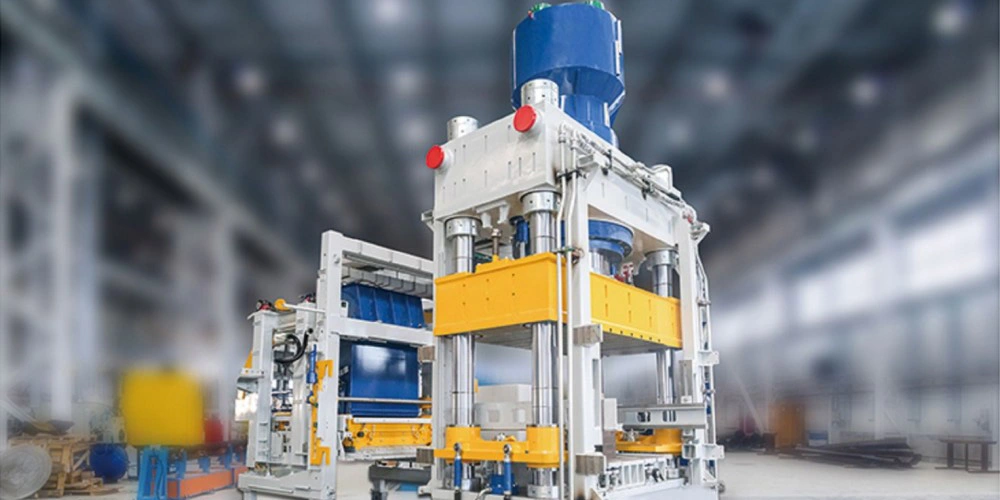

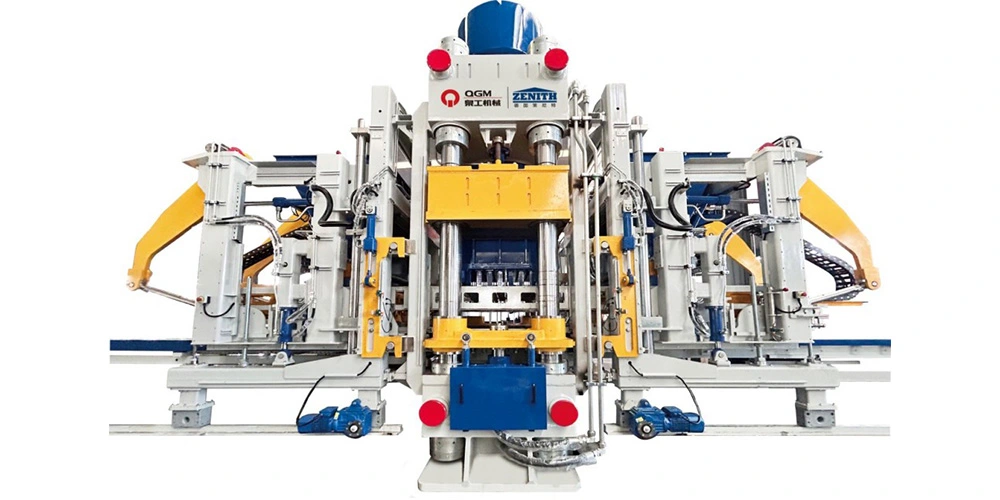

1. Erittäin luja konerunko vakaaseen muotoiluun

Pääkoneen runko on valmistettu erikoismuotoilluista teräsprofiileista ja siinä on patentoitu rakennesuunnittelutekniikka.
Hitsattu runko läpikäy tärinärasituskäsittelyn rakenteen vakauden parantamiseksi. Halkaisijaltaan suuret pylväät tarjoavat tukea ja ohjausta muotin sulkemisen aikana, mikä auttaa säilyttämään tarkan muotin asennon koko muovausprosessin ajan.
Irrotusjärjestelmä käyttää mekaanista synkronointia muotin irrotuksen koordinoimiseksi ja johdonmukaisen tuotteen muodostuksen tukemiseksi.
Korkeapaineisessa betonilohkotuotannossa jäykkä konerakenne on välttämätön muotin vakaan liikkeen ja toistettavien muovausolosuhteiden ylläpitämiseksi.

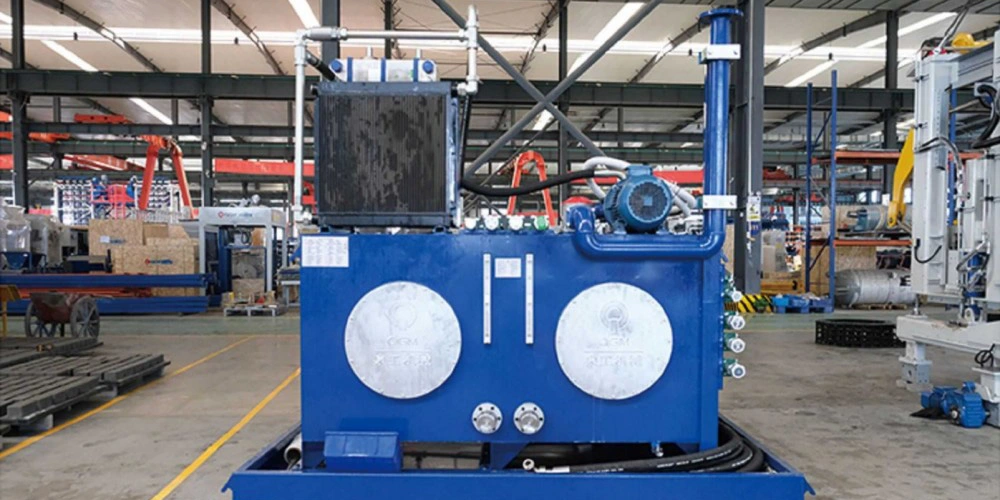

2. Suuritonniinen hydraulinen puristusjärjestelmä

Hydraulinen muotoilujärjestelmä on yksi ZN-VP-sarjan tärkeimmistä ominaisuuksista.
Kolme mallia tarjoavat suurimmat pääpuristusvoimat 600, 900 ja 1500 tonnia. Suurihalkaisijaiset pääsylinterit tuottavat tarvittavan muovausvoiman korkeapainebetonituotteiden valmistukseen.
Hydraulijärjestelmässä käytetään kansainvälisten merkkien hydraulipumppuja ja venttiileitä. Puristusnopeutta, painetta ja iskua voidaan säätää tuote- ja prosessivaatimusten mukaan.
Tämä mahdollistaa muovausprosessin konfiguroinnin eri tuotetyypeille ja materiaaliominaisuuksille.
Korkeapaineinen hydraulinen konfiguraatio on erityisen tärkeä valmistajille, jotka valmistavat tiiviitä betonituotteita tai työskentelevät hienojakoisia jauheita ja kiinteästä jätteestä johdettuja materiaaleja sisältävien seosten kanssa.

3. Saksalainen servovärähtelytekniikka

ZN-VP-sarja sisältää edistyneen saksalaisen servovärähtelyteknologian.
Servomoottorit tarjoavat nopean vasteen ja tarkan tärinäparametrien hallinnan, mikä mahdollistaa viritysvoiman ja värähtelyn suorituskyvyn säätämisen tuotantovaatimusten mukaan.
Kiinteään tärinänhallintaan verrattuna servotekniikka tarjoaa enemmän joustavuutta vaihdettaessa eri tuotetyyppien ja materiaalikoostumusten välillä.
Hallittu tärinäprosessi tukee betonin tiivistymistä ja auttaa ylläpitämään yhdenmukaisia ​​tuotteen muodostusolosuhteita.
Servo-värähtelybetonilohkomuovaustekniikka on erityisen arvokasta, kun tuotantolinjalla on oltava useita tuotespesifikaatioita sen sijaan, että ajettaisiin yhtä standardoitua tuotetta jatkuvasti.

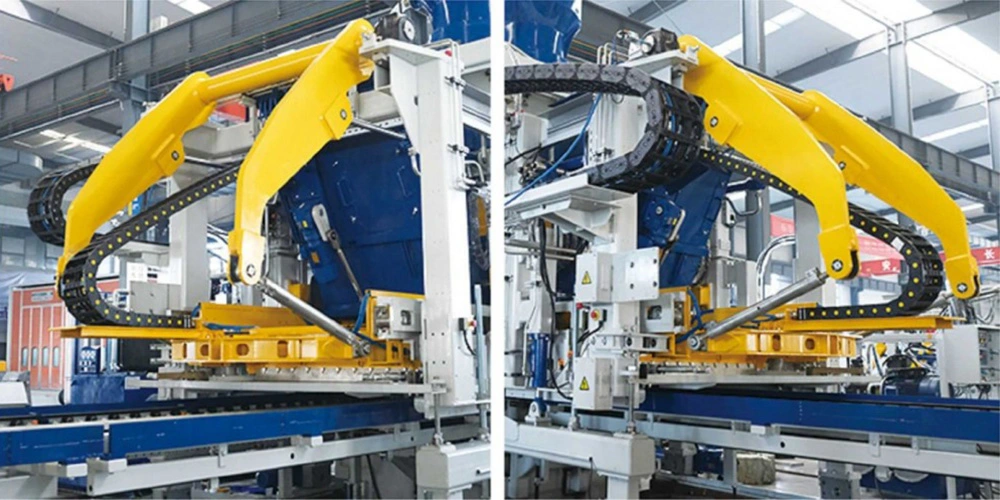

4. Kääntövarsisyöttöjärjestelmä, joka on suunniteltu helpottamaan huoltoa

Materiaalinsyöttöjärjestelmä käyttää vankkaa kääntövarsikokoonpanoa tasaisen materiaalin jakautumisen varmistamiseksi.
Halkaisijaltaan suuret ohjauspyörät tukevat syöttökelkan sujuvaa liikettä, kun taas avainten kosketuspintoihin on asennettu vaihdettavat kulutuslevyt huoltoa helpottamaan.
Ruokintalava käyttää myös vaihdettavia kulutusosia. Hydraulinen lukitus mahdollistaa syöttöosan avaamisen ja kiinnittämisen tarkastus-, puhdistus- ja huoltotoimenpiteiden aikana.

Tämä muotoilu helpottaa kulutusosien pääsyä ja auttaa vähentämään rutiinihuoltotöiden monimutkaisuutta.

5. Integroitu staattinen puristus ja tärinämuovaus

ZN-VP-sarjassa yhdistyvät kaksi muotoilumekanismia: korkeapaineinen staattinen puristus + servovärähtely.
Hydraulijärjestelmä tarjoaa päämuovausvoiman, kun taas tärinäjärjestelmä auttaa materiaalin tiivistymistä muovauksen aikana.
Alkuperäisen teknisen kokoonpanon mukaan järjestelmä tarjoaa jopa 900 tai 1500 tonnia pääpuristusvoimaa ja 120 kN tärinävoimaa vastaavissa malleissa.
Yhdistetty teknologia on tarkoitettu vastaamaan kuivaprosessibetonituotteiden muovausvaatimuksiin, joissa käytetään sekä karkeita kiinteäjätemateriaaleja että ultrahienoja jauhemateriaaleja.

Sitä voidaan soveltaa seuraavien tuotteiden valmistukseen:
●Kiven näköiset betonilaatat
● Läpäisevät päällystystuotteet
● Reunakivet
●Perinteiset betoniharkot
● Maisemointibetonituotteet
● Muut räätälöidyt betonituotteet

Projekteissa, jotka vaativat sekä tuotteiden monipuolisuutta että materiaalin joustavuutta, yhdistetty puristus- ja tärinäkonfiguraatio tarjoaa vaihtoehdon perinteisille staattisen paineen tai vain tärinän muovausjärjestelmille.

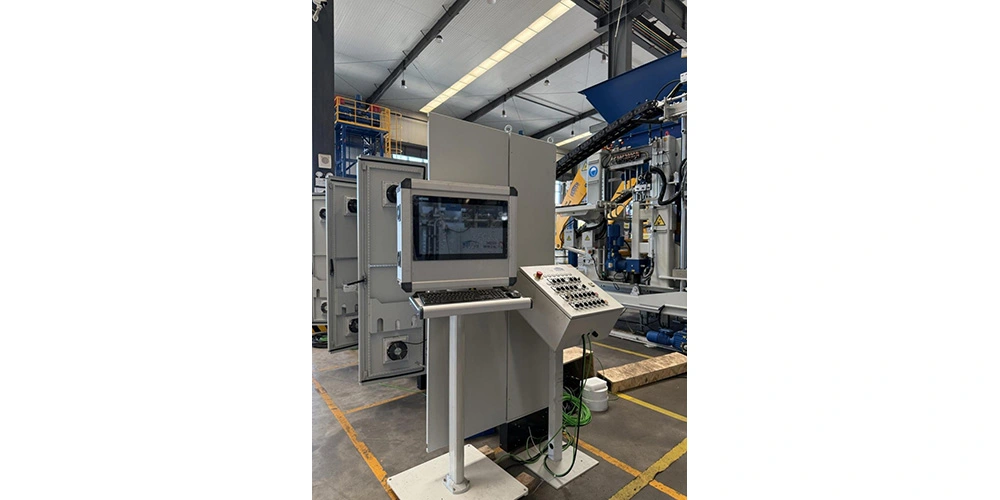

6. Automaattinen ohjaus johdonmukaisempaan tuotannonhallintaan

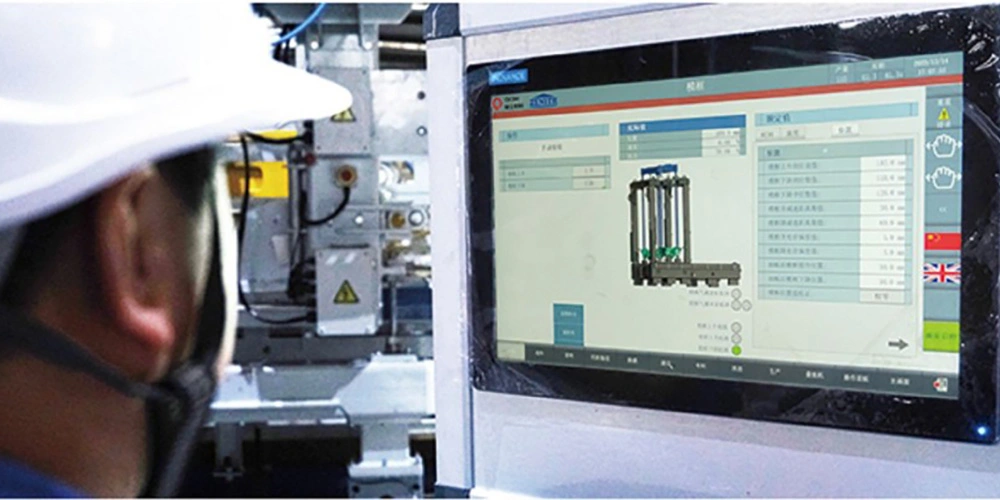

ZN-VP-sarja yhdistää saksalaisen automaatiotekniikan visuaaliseen ihmisen ja koneen väliseen käyttöliittymään.
Ohjausjärjestelmä koordinoi koneen muovausprosesseja ja tarjoaa käyttäjille selkeän rajapinnan tuotannon hallintaan.

Keskeisiä toimintoja ovat:
● Tuotantoreseptien hallinta
●Käyttöparametrien hallinta
●Laitteiden tilan valvonta
● Tuotantotietojen kerääminen
●Koneen toiminnan ohjaus
●Visualisoidut laitetiedot

Vähentämällä tarpeettomia manuaalisia toimenpiteitä integroitu ohjausarkkitehtuuri auttaa käyttäjiä hallitsemaan tuotantoparametreja johdonmukaisemmin.
Automaattisilla betonilohkojen tuotantolinjoilla keskitetty ohjaus tarjoaa myös selkeämmän rajapinnan lohkokoneen ja ylävirran tai loppupään laitteiden välillä.

7. Intelligent Equipment Cloud Service Platform

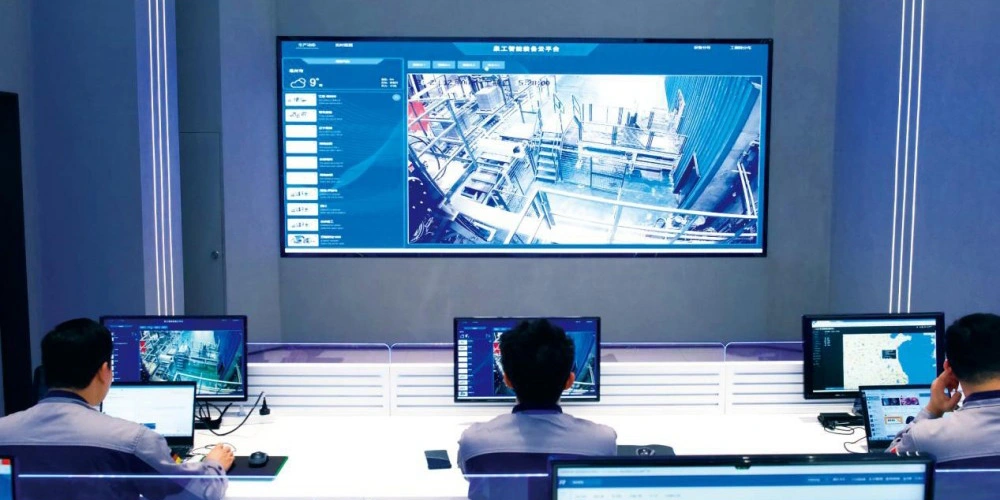

QGM Intelligent Equipment Cloud Service Platform laajentaa koneenhallinnan paikallisen ohjauskaapin ulkopuolelle.
Alusta integroi pilvilaskentaa, tietoliikennettä, laitemallinnuksen, tekoälyn, sumeat hermoverkot ja big data -teknologiat keräämään ja analysoimaan laitteiden toimintatietoja ja käyttötapoja.

Järjestelmän kokoonpanosta ja käyttöoikeudesta riippuen alusta tukee:
●Online-laitteiden valvonta
● Laitteen kauko-ohjaus
● Tekninen etätuki
●Ennakoiva viantunnistus
● Vikadiagnoosi
● Laitteiden kuntoarvio
●Automaattiset toimintaraportit
● Laitetietojen analyysi

Tämä luo digitaalisen yhteyden lohkonvalmistuskoneen ja pilvipohjaisten palvelutoimintojen välille.
Ulkomaisille lohkovalmistajille pilvipohjainen laitevalvonta voi tarjota lisätukikerroksen, kun tuotantolaitteet sijaitsevat kaukana valmistajan teknisestä palvelukeskuksesta.
QGM:n älykkäät laitteet ja pilvipalvelu on johdonmukainen sen laajemman digitaalisesti kytkettyjen lohkojen valmistuslaitteiden ja älykkäiden tuotantojärjestelmien kehittämisen kanssa.

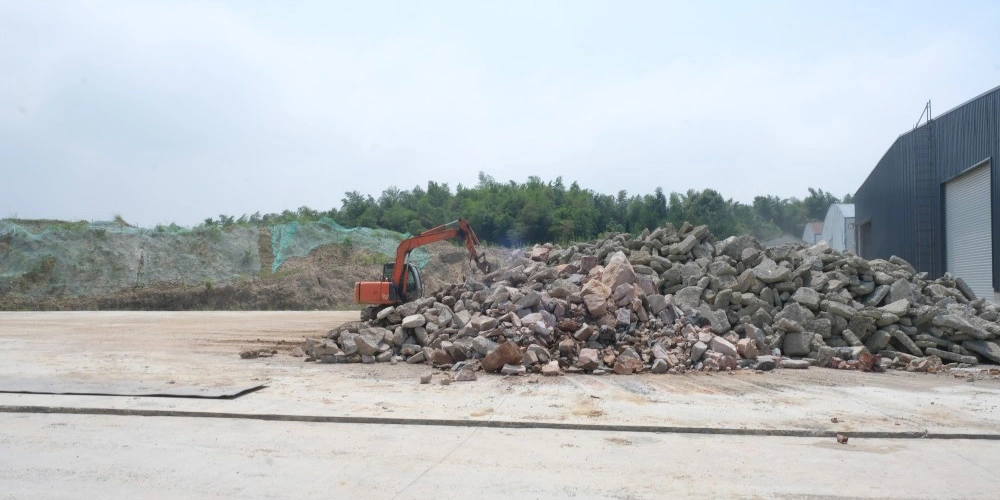

8. Kiinteän jätteen kierrätys betonituotteiden valmistusta varten

Yksi ZN-VP-sarjan tärkeimmistä käyttöominaisuuksista on sen soveltuvuus erilaisiin raaka-aineisiin.
Materiaalin ominaisuuksista, esikäsittelystä ja sekoitussuunnittelusta riippuen konetta voidaan käyttää seuraavien materiaalien kanssa:

Kiinteät jätemateriaalit
● Rakennusjätteet ● Metallurgiset kiinteät jätteet
● Kaivosjätteet
● Kivijauhe
● Liete
●Hiekanpesumuta

Todellinen materiaalisuhde ja koostumus tulee määrittää paikallisesti saatavilla olevien materiaalien fysikaalisten ja kemiallisten ominaisuuksien mukaan.

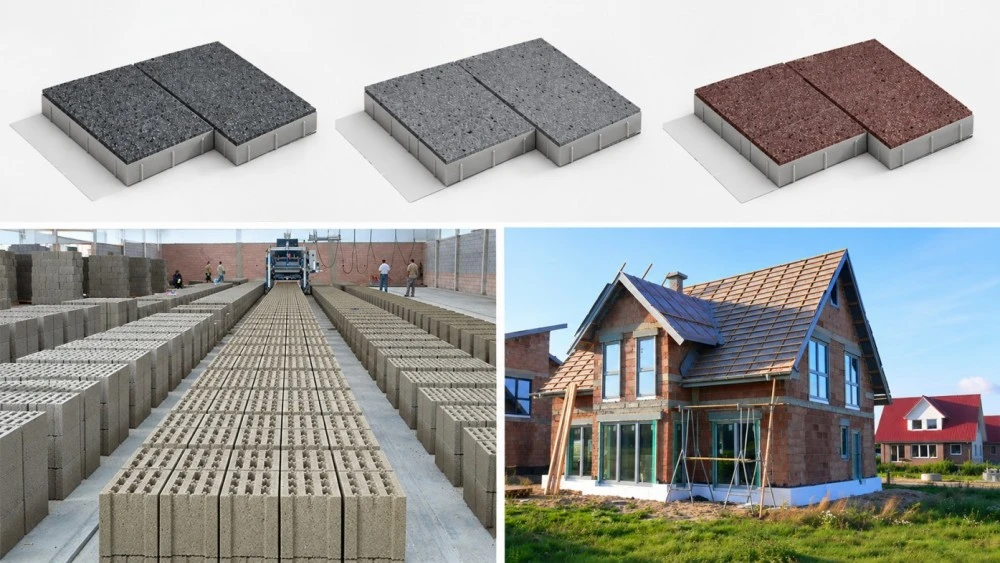

Betonituotteet
Kone voidaan konfiguroida tuotantoon:
● Vakiobetoniharkot
●Ontot lohkot
●Päällystyslaatat
● Läpäisevät päällysteet
● Reunakivet
● Kivinäköiset betonituotteet
● Maisemointituotteet
● Kaltevuussuojat
●Seinän koristeelliset betonituotteet

Tämä tekee ZN-VP-sarjasta merkityksellisen kiinteän jätteen kierrätysprojekteissa, joissa tavoitteena on muuttaa asianmukaisesti käsitellyt jätemateriaalit myyntikelpoisiksi betonituotteiksi.

9. Suunniteltu joustavaan betonituotteiden valmistukseen

ZN600VP, ZN900VP ja ZN1500VP tarjoavat kolme erilaista laitekokoonpanoa samassa hydraulisessa muotoilukonseptissa.
Sopivan mallin valinta riippuu seuraavista tekijöistä:
●Tarvittava puristusvoima
●Lavojen mitat
●Tuotteen koko
●Tuotevalikoima
●Raaka-aineen ominaisuudet
●Muotin kokoonpano
● Vaadittu tuotantomittakaava
●Käytettävissä oleva kasvitila
●Täydellinen linjamääritys

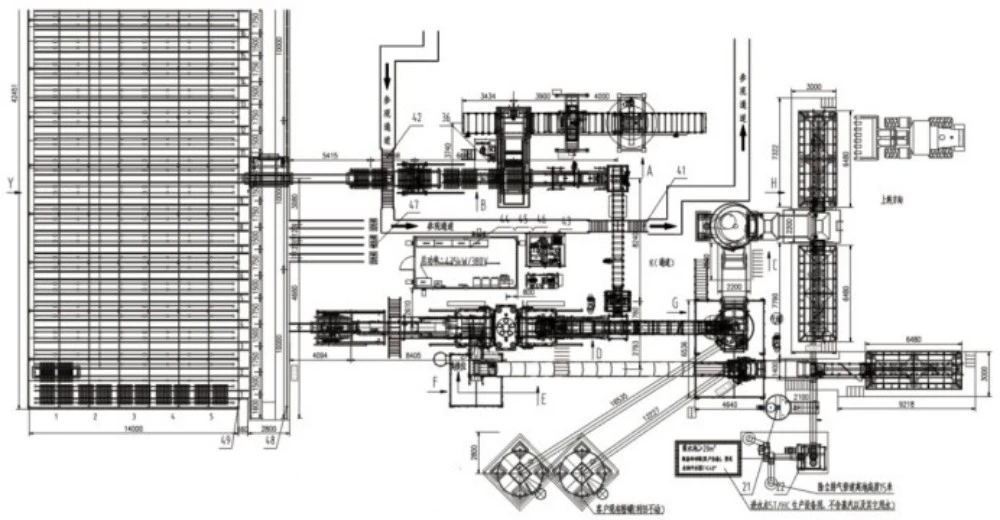

Tuotantolinjan asettelu
