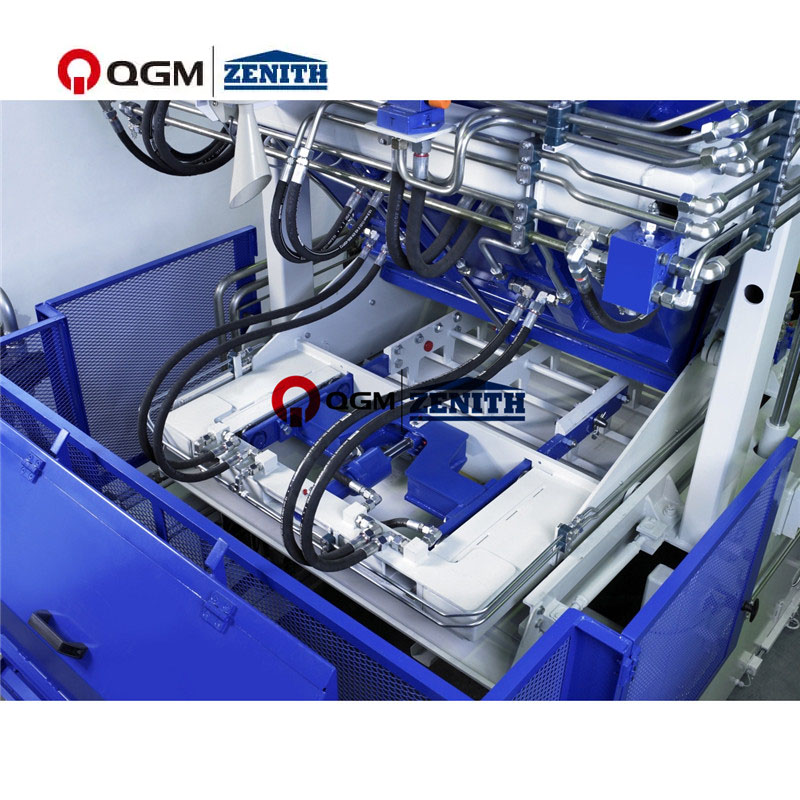

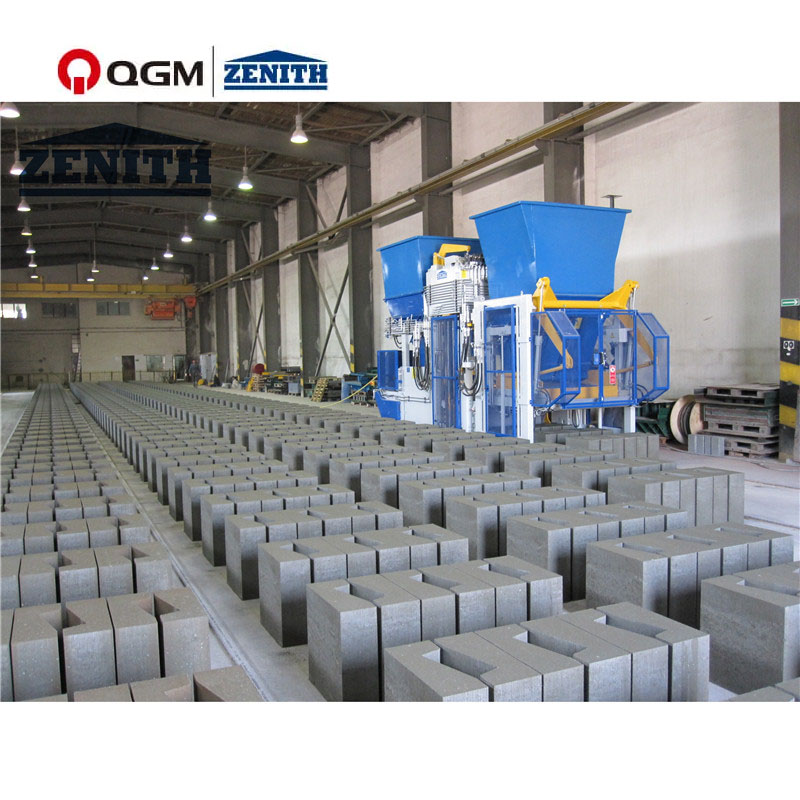

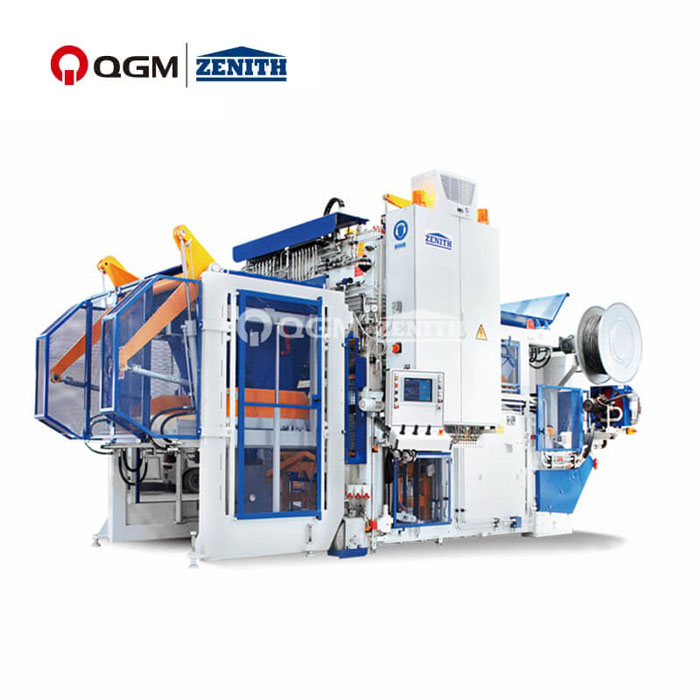

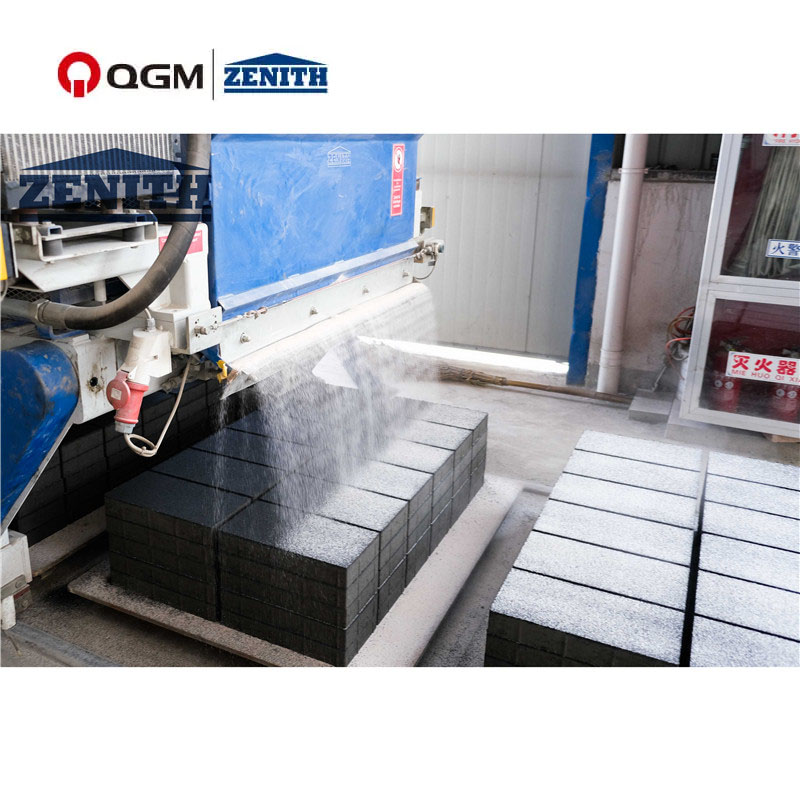

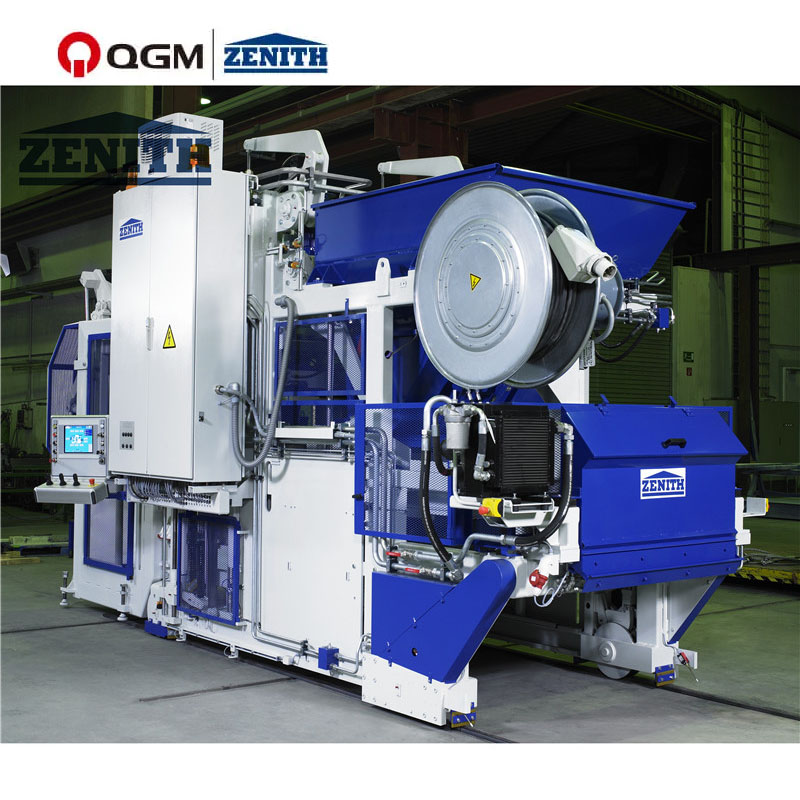

Mobile Laying Brick Machine on tiilenvalmistuskone. Se on helppokäyttöinen ja sopii pieniin tiilitehtaisiin. Se liikkuu työpaikan vaihtuessa. Tämä laite ei vaadi lavaa. Puristetut tiilet sijoitetaan työmaalle tiilikoneen liikkuessa, mikä säästää paljon lavakustannuksia, mutta työmaa-alueen tulee olla riittävän suuri. Mobile Laying Brick Machine ottaa käyttöön edistyneen PLC-älykkään ohjausjärjestelmän, joka voi toteuttaa ihmisen ja koneen vuoropuhelun, täysin automaattisen toiminnan, satunnaisen signaalianalyysin, automaattisen vikadiagnoosin ja erilaiset parametriasetukset. Tämän koneen etuna on yksinkertainen ja kompakti rakenne, helppokäyttöisyys, helppo huolto, alhainen virrankulutus ja suuri teho.
Tuotevideo

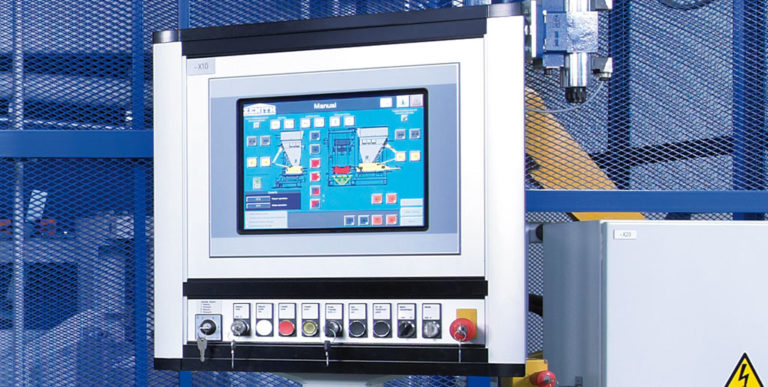

Theitsestään selvä, valikkopohjainen kosketuspaneelitekee koneen käytöstä erittäin helppoa. Eri muottityyppien ja tuotantoohjelmien tuotantoparametrit syötetään ja tallennetaan hyvin järjestettyjen valikkomaskien avulla. Sisäiseen signaalinkäsittelyyn käytetään nopeaa Siemens SPS:ää.

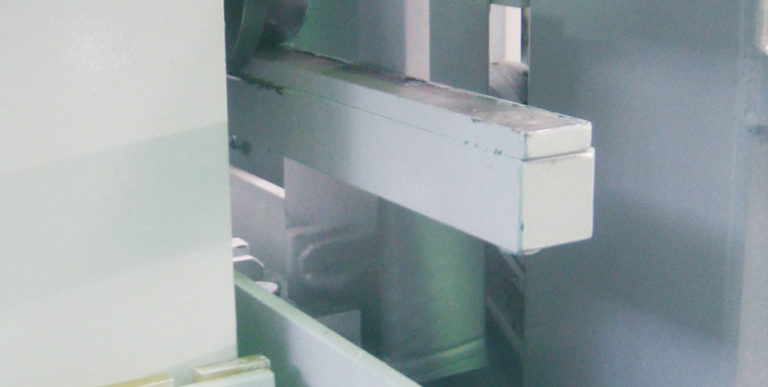

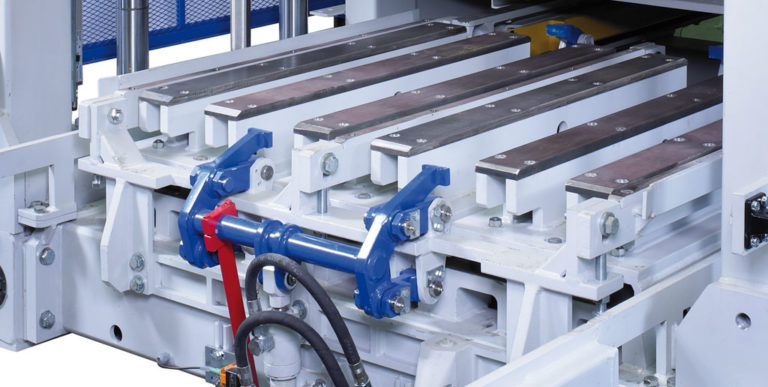

Suuret mitoitetut pilarit ja ohjauslaakerit, joita tukee ketjun ja vivun akselin liikkeiden synkronointi, takaavatturvallinen ja tarkka muotin ja peukalointipään ohjaus. Digitaalinen polun mittaus lineaarisen kooderin kautta on valinnainen.

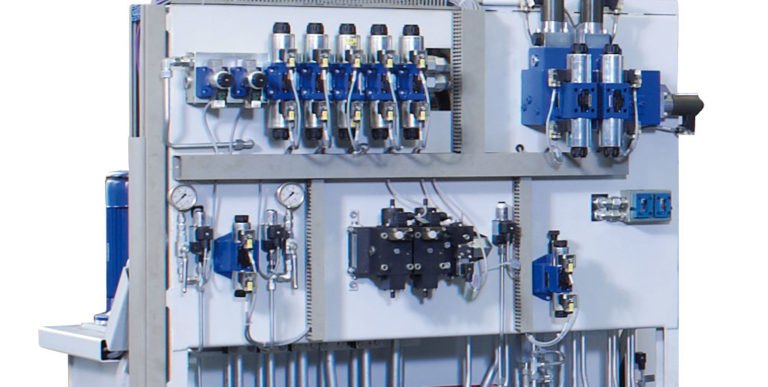

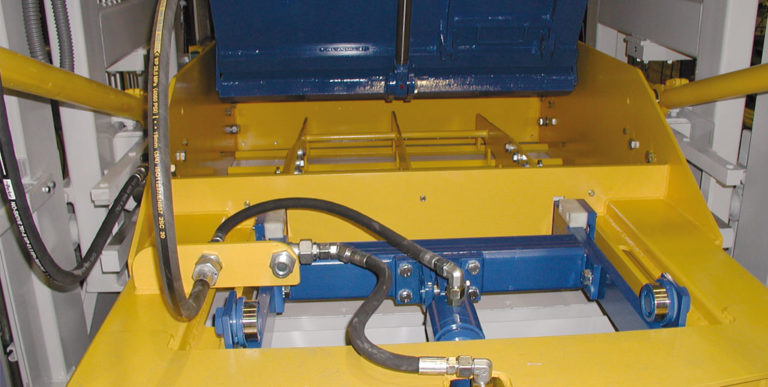

Koneen pääliikkeet (värähtelypöydän siirtäminen, muotin ja peukalointipään nosto ja syöttölaatikon siirtäminen) ohjaavathydraulisylinteritZENITHin kehittämät ja aktivoituvat suhteellisilla venttiileillä. Tuotteet voidaan laskea alas muotin purkamisen aikana hallitulla laskeutumisnopeudella.
Pääpeukalointipää voidaan varustaa ahydraulisesti toimiva pikavaihtolaitenopeaan muotinvaihtoon. Täyttösuuntaan nähden poikittain valmistetuille reunakiville kone voidaan valinnaisesti varustaa pyörivällä peukalointipäälaitteella, joka helpottaa peukalointipään miekkojen puhdistamista syöttölaatikon harjoilla.
Koneen kapasiteetin lisäämiseksi se voidaan varustaavalinnainen "Speed & Comfort" -paketti. Tämä paketti sisältää tehokkaammat säätimet ja hydrauliikan, digitaalisen reitinmittausjärjestelmän kaikille pääliikeakseleille, peukalointipään pikavaihtolaitteen ja takaosan betonisyöttölaatikon hydraulisesti toimivalla arinalla.
Kun työskennellään ilman kasvosekoitusyksikköä, kone voidaan varustaa apolystyreenisydämen asennuslaiteeristyslohkojen valmistukseen tai apyörivä harjalohkopintojen lakaisuun.
Tekniset tiedot
| Ominaisuudet | |
| Pohjamateriaalisäiliö | 1.200L |
| Perusmateriaalin syöttölaatikko | 2000L |
| Pigmenttisäiliö | 800L |
| Pigmentin syöttölaatikko | 2000L |
| Kuormaimen maksimisyöttökorkeus | 2,800 mm |
| Muotoilun koko | |
| Max.muovauspituus | 1,240 mm |
| Suurin muovausleveys (tuotetaan tärinäpöydällä) | 1000 mm |
| Suurin muotoiluleveys (tuotetaan maassa) | 1,240 mm |
| Tuotteen korkeus | |
| Monikerroksinen tuotanto | |
| Tuotteen vähimmäiskorkeus (tuotantolavalle) | 50 mm |
| Tuotteen enimmäiskorkeus | 250 mm |
| Pinoamiskorkeus (lava + yhden kerroksen tuotteen korkeus) | 640 mm |
| Alhainen tuotanto lavalla | |
| Tuotteen enimmäiskorkeus | 600mm |
| Matala tuotanto lattialla | |
| Tuotteen enimmäiskorkeus | 650 mm |
| Tuotanto lattialla | |
| Tuotteen enimmäiskorkeus | 1000 mm |
| Tuotteen vähimmäiskorkeus | 250 mm |
| Koneen paino | |
| Ilman muottia ja pigmenttejä | 11,7 T |
| Pigmenttilaite | 1,7 T |
| Koneen koko | |
| Kokonaispituus (ilman pigmenttilaitetta) | 4,400 mm |
| Kokonaispituus (pigmenttilaitteella) | 6,380 mm |
| Max kokonaiskorkeus | 3,700 mm |
| Min.kokonaiskorkeus (kuljetuskorkeus) | 3,240 mm |
| Kokonaisleveys (mukaan lukien ohjauspaneeli) | 2,540 mm |

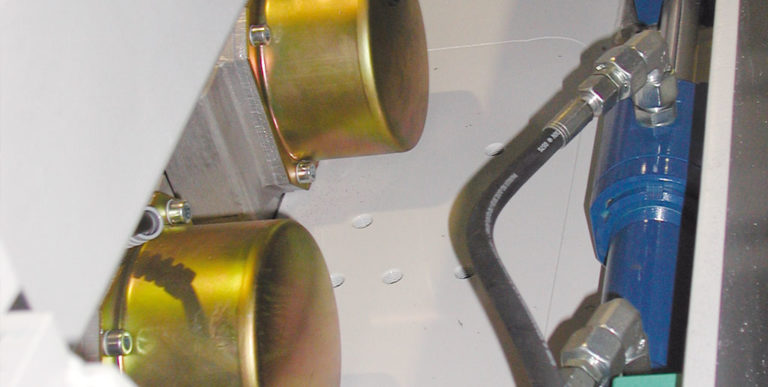

| Tärinäjärjestelmä | |
| Tärinätaulukon maksimi jännittävä voima | 80 KN |
| Huippuvärähtelyn minimivoima | 40 KN |
| Energiankulutus | |
| Perustuu tärypöydän enimmäismäärään | 42 kW |

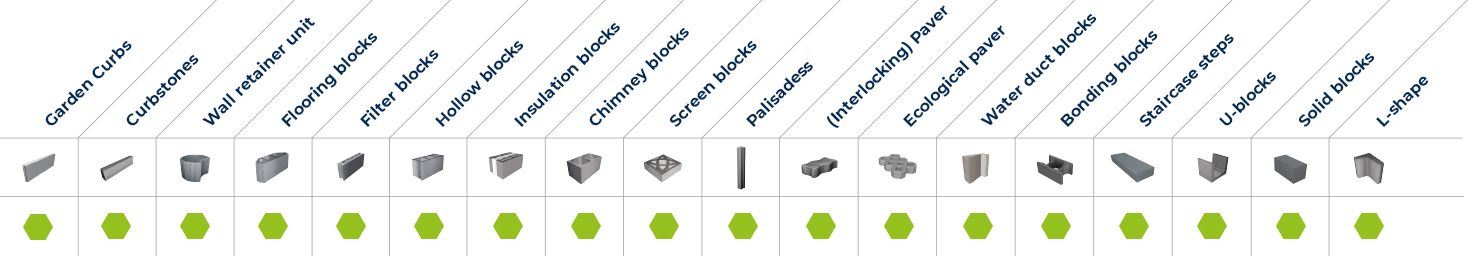

Tuotantokapasiteetti
| Lohkon tyyppi | Mitat (mm) | Kuvia | Määrä/jakso | Kierrosaika | Tuotantokapasiteetti (8 tuntia kohti) |
| Ontto Block | 400*200*200 |
|
12 | 40s | 8 640 kpl |
| Suorakaiteen muotoinen asfalttikivi | 200*100*60 |
|
54 | 38s | 817 m2 |
| Suorakaiteen muotoinen asfalttikivi (ilman facemixiä) | 200*100*60 |
|
54 | 36s | 864 m2 |
| UNI päällysteet | 225*112,5*60-80 |
|
40 | 38s | 757 m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2504 kpl |
