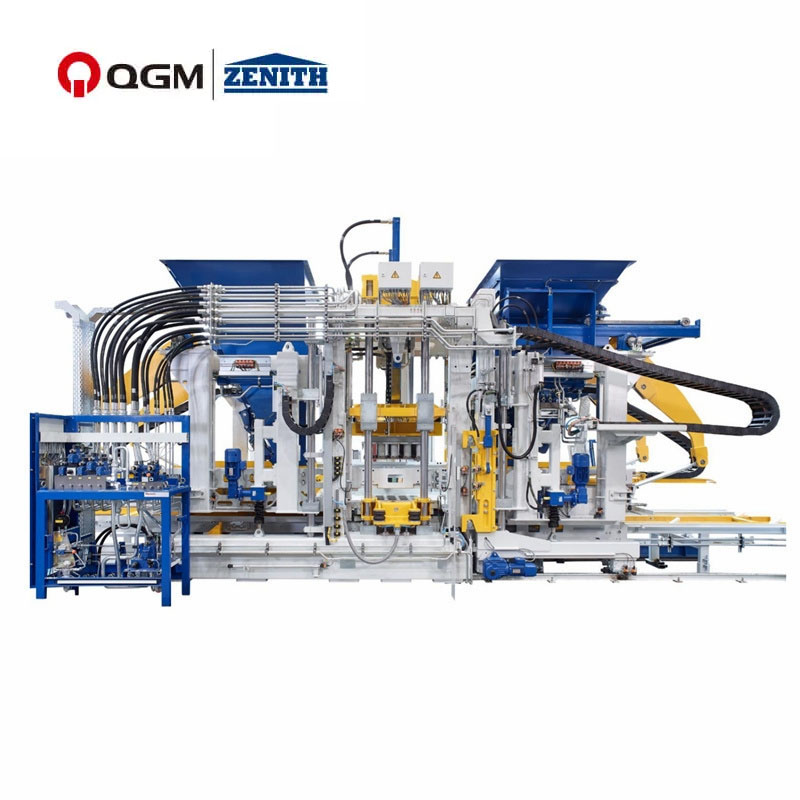

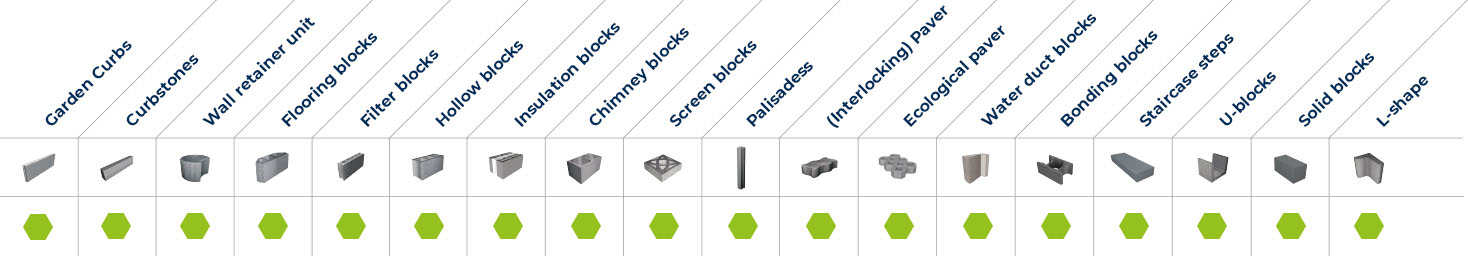

Yhden lavan lohkovalmistuskone on tiilimuotolaite, jota käytetään erityisesti lohkojen tuottamiseen. Yhden lavan lohkovalmistuslaite omaksuu lentotuhkan, joen hiekan, soran, kivijauheen, jätteen keramiittikynän, sulatuskuonan ja muut materiaalit, lisää pienen määrän sementtiä ja tuottaa uusia seinämateriaalilohkoja. Tämäntyyppinen muotoilukone käyttää yleensä hydraulista muotoilutapaa, ja myös värähtelyn muodostumista. Yhden lavan lohkovalmistuskoneessa on hiljaisen, staattisen painetavan ominaisuudet, melu, korkea lähtö, korkea tiheys, ei tarvita kuormalavan ylläpitoa, lyhyt ylläpitojakso, vähemmän työvoima, ei erityisvaatimuksia työalueelle ja monenlaisia tuotteita. Yhden lavan lohkovalmistuskone sopii korkean lujuuden lohkojen, kuten tavallisten tiilien, tuottamiseen, jotka ovat yleensä voimakkaampia kuin perinteiset savitiilet puristamalla ylös ja alas ja värähtelemällä voimakkaasti tuotannon aikana. Lisäksi korvaamalla erilaiset muotit, kone voi tuottaa myös erilaisten muotojen ja eritelmien lohkotuotteita, kuten ulkoseinälohkoja, sisäseinälohkoja, kukkaseinälohkoja, lattialohkoja, penkeritauloja, lukittuja jalkakäytävälohkoja ja jalkakäytäviä jne., Joita käytetään laajasti rakennuskentällä, kuten rakennuksissa, tiellä, neliöillä, vesikonservinssissa ja puutarhassa.
Tuotevideo
Päätekniikan ominaisuudet

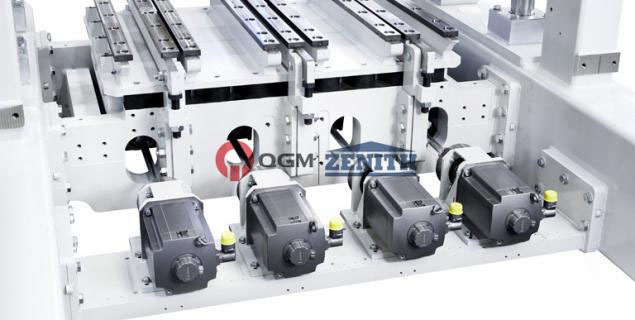

(1) Ultra-dynaaminen korkealaatuinen servon tiivistysjärjestelmä tarkoittaa erittäin korkeaa tiivistymistä ja äärimmäistä dynamiikkaa. Siksi se takaa huippulaatuisten tuotteiden nopean ja tehokkaan tuotannon. Erityisesti tuotteille, joilla on suuri tilavuus, ja myös premium-tuotteille, jotka on valmistettu pre- ja keskivälineen kanssa, tämä tärinäjärjestelmä tarjoaa monia etuja. Järjestelmä toimii ilman öljykylvyä, joka tukee ympäristöystävällistä ja vähän ylläpitävää tuotantoa.

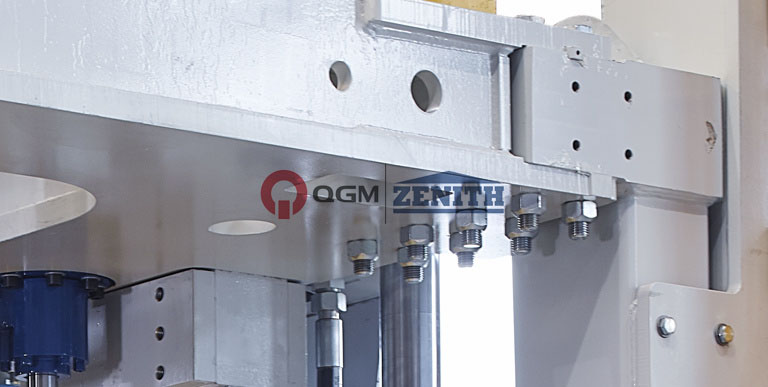

(2) Ruuvivarusteiden käyttö värähtelytaulukossa, moottorin poikkipalkki ja rungon sivuosat ovat tämän koneen erityisominaisuus. Se on markkinoilla ainutlaatuinen, koska se voi sopeutua asiakkaan tuotantoolosuhteisiin. Ruukeutunut rakenne tarjoaa myös kestävät liitännät ja erinomaisen vakauden.

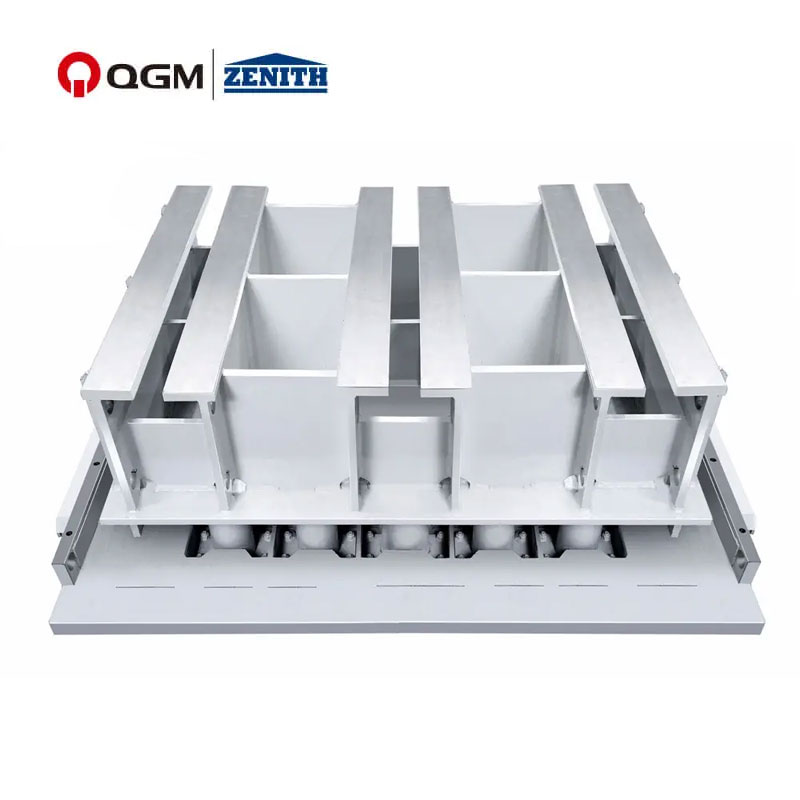

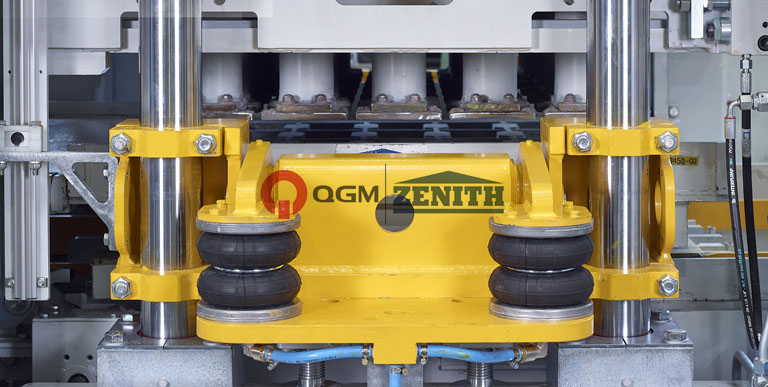

(3) Pneumaattinen muotin puristuslaite tarjoaa helpon muotinmuutoksen. Muotti on sijoitettu ilman muita kiinnikkeitä - esim. Pultit - muotin pidikkeessä. Se on kiinnitetty pneumaattisesti toimitetulla puristusvivulla. Optimaaliset värähtelytulokset ja pidempi muotin käyttöaika saavutetaan edeltävän ja päävärinän yksittäisten säätöjen ansiosta. Muotin puristuslaite voidaan nyt mukauttaa muiden kone- ja muotinvalmistajien muottikiinnitysjärjestelmiin.

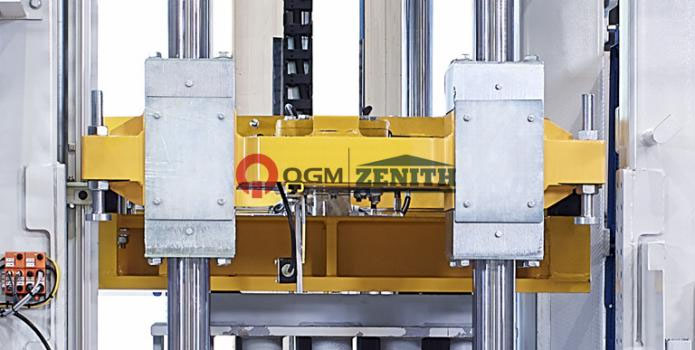

(4) Koneelle Zenith 1500-2 on kehitetty uusi kulku, jonka avulla pylväät voidaan poistaa erikseen sivulta. Tämä uusi ominaisuus säästää paljon aikaa huoltotyön aikana ja vaihto voidaan suorittaa paljon turvallisemmin ja vähemmän vaivaa. Tämän kokoonpanon koko geometria, mukaan lukien sarakkeet, on identtinen aikaisemman kone Zenith 1500: n kanssa. On mahdollista jälkiasentaa tämä uusi liikenne olemassa olevissa koneissa.

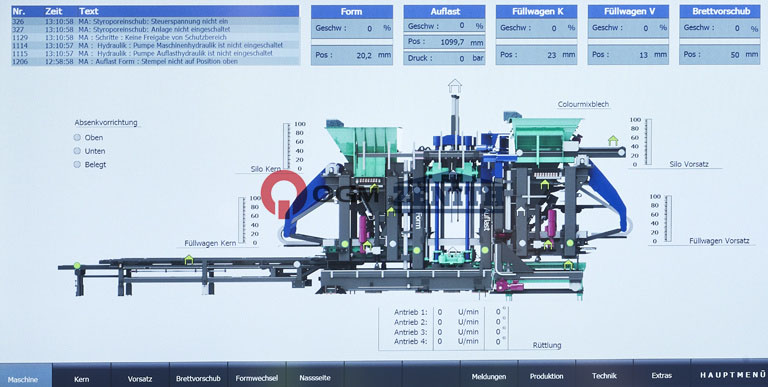

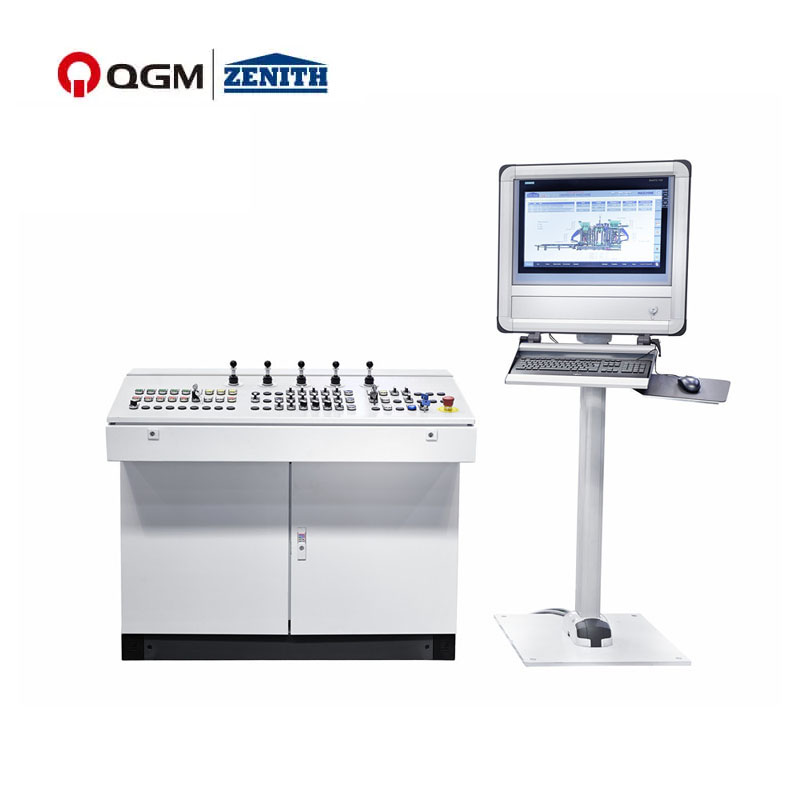

(5) Itsensä selittävä ja intuitionaalisesti visualisointikonsepti takaa koneen toiminnan helpon oppimisen. Uusi diagnostinen suunnittelu tukee operaattoreita parhaiden säätöjen valitsemisessa. Aikaa vievää vika-ampuminen ei ole enää välttämätöntä, ja tuotannon pienet ovat vähintään. Uusinta tietokantatekniikkaa käyttämällä kaikki tiedot voidaan tallentaa, arvioida ja tallentaa. Nämä tiedot ovat saatavilla missä tahansa kasvien verkottumisen ansiosta.
Tekniset tiedot
| Zenith 1500 yhden lohkon valmistuskoneen peruskokoonpano | |
| Max.Board -koko | 1 400 mm x 1 200 mm x14 mm |
| Muovausalue | Muotin asettelun mukaan |
| Tuotekoko | 50 mm - 500 mm |
| Automaattisen pojan auton tekniset parametrit | |
| Enintään kuormituskapasiteetti | 15 kg |
| Enintään kuormituskyky lisäystelineeseen | Suunnittelussa |
| Max.Lataa kapasiteetti joka toinen kerros lisäystelinettä | Suunnittelussa |
| Tukiryhmän leveys | 1 060 mm |
| Lisäystelineitä | Suunniteltu järjestelmäksi |
| Lisäysteline | Suunnittelussa |
| Äiti -auton ajovoima | Ompele 11 kW |
| Tuotekorkeus | |
| Enintään korkeus | 500 mm |
| Min. korkeus | 30 mm |
| Pinoamiskorkeus | |
| Enintään Pinoamiskorkeus (mukaan lukien kuormalava) | 1800 mm |
| Enintään Tuotantoalue (vakiokoon tuotannossa) | 1 350*1 050 mm |
| Kuormalavakoko (vakio) | 1 400*1 100 mm |
| Teräslevyn paksuus | 14 mm |
| Perusmateriaali siilotilavuus | |
| Lukuun ottamatta pigmenttien siiloa | 1 500L |
| Koneen korkeus | |
| Lukuun ottamatta pigmenttilaitetta | 35T |
| Lavakuljetin | 1,6T |
| Hydraulilaite | 3.2T |
| Koneen koko | |
| Enintään kokonaispituus | 8250 mm |
| Enintään kokonaiskorkeus | 4650 mm |
| Enintään kokonaisleveys | 3 150 mm |
| Koneen tekniset parametrit/ energiankulutus | |
| Värähtelyjärjestelmä | Servon värähtelyjärjestelmä |
| Värähtelypöytä | Enintään: 175kN, 60Hz |
| Ylin värähtely | Enintään: 32kn |

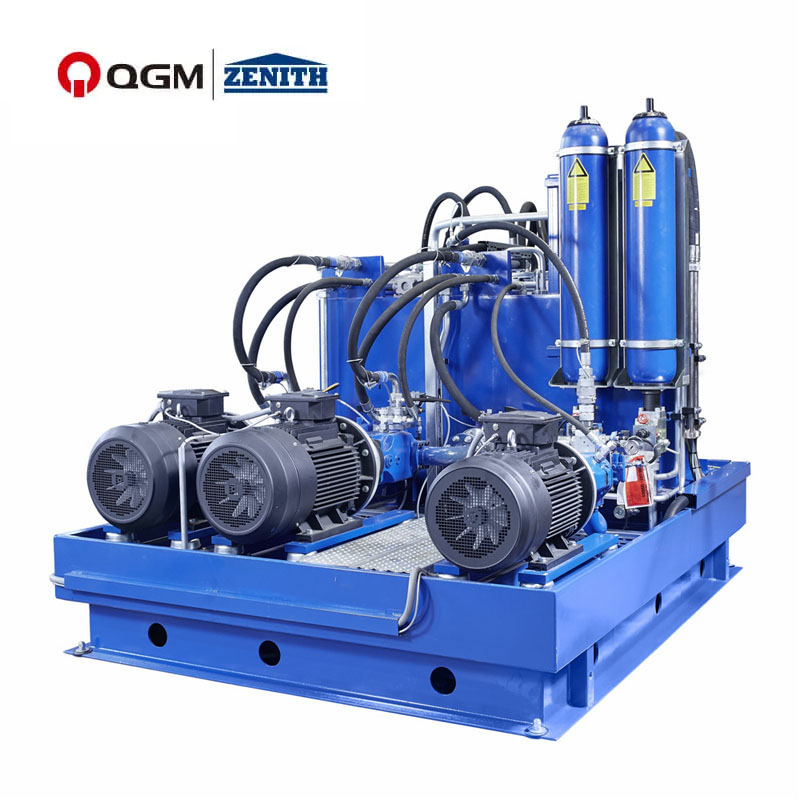

| Hydraulinen paine | |
| Kokonaisvirta | 540L/ min |
| Käyttöpaine | 180 baari |
| Enintään voima | 140 kW |

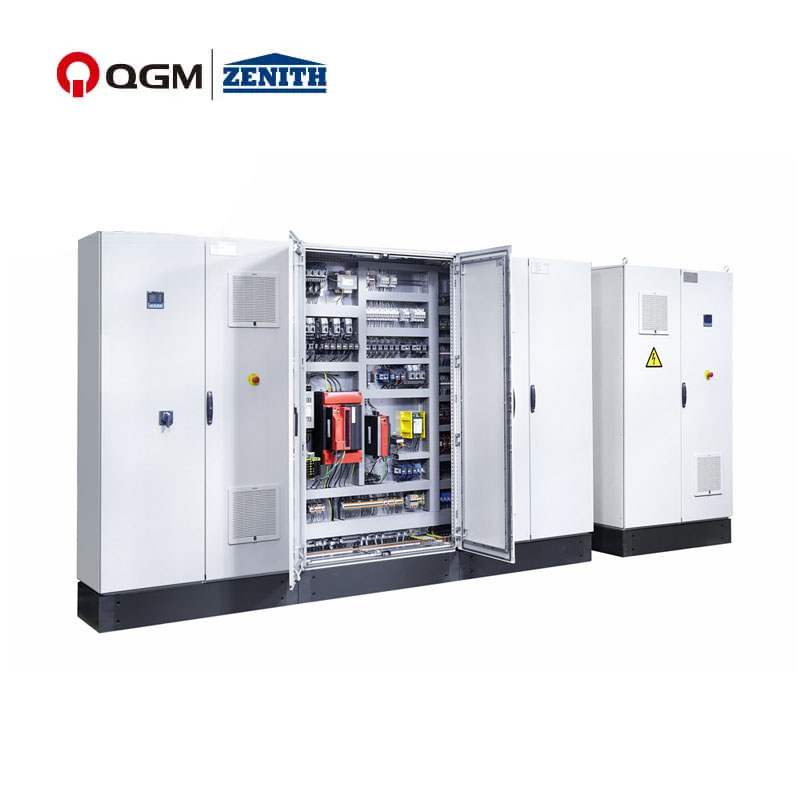

| Hallintajärjestelmä | Siemens S7-1500, kosketusnäytön konsoli |
Tuotantokapasiteetti
| Lohkotyyppi | Ulottuvuus (mm) | Kuvat | QTY/sykli | Kierto -aika | Tuotantokapasiteetti ( / 8H) |
| Ontto lohko | 400*200*200 |
|
15 | 15s | 28 800 kpl |
| Suorakulmainen päällystys | 200*100*60 |
|
60 | 14s | 2 419 metriä2 |
| Suorakulmainen päällystys (ilman FaceMixiä) | 200*100*60 |
|
60 | 11s | 3,110m2 |
| Curstone | 150*1000*300 |
|
6 | 20 -luvun | 8 640 kpl |
