| Ominaisuudet | |
|---|---|
| Max. lohkon korkeus | 500 mm |
| Min. lohkon korkeus | 40 mm |
| Valinnainen lohkon korkeus (min.) | 30 mm |
| Lavan koko | |
| Vakio | 1 400 x 1 100 x 50 mm |
| Eri lavakoot ovat mahdollisia | |
| Takana betonisäiliö | |
| Tilavuus (geometrinen) max. | 2.400 l |
| Face mix suppilo | |
| Tilavuus (geometrinen) max. | 2.400 l |
| Erilaiset täyttösuppilot vetolevyllä tai annosteluläpällä monivärituotantoon on saatavilla. |
|
| Ruokintakorkeutta voidaan säätää yksilöllisesti. | |
| Koneen paino | |
| Kasvojen sekoitusyksiköllä ja muotilla | AC. 35.000kg |

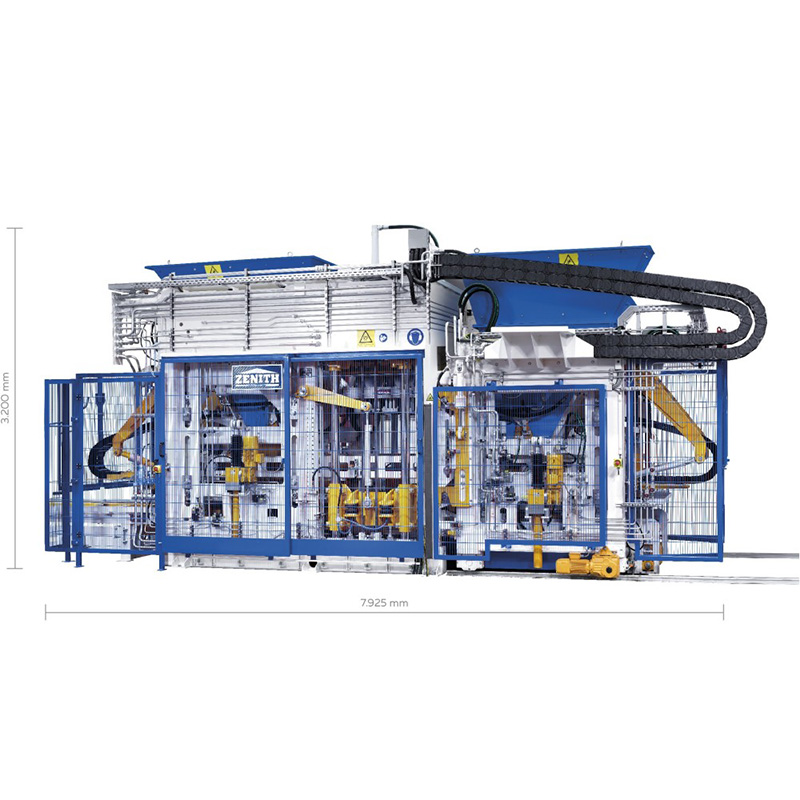

| Koneen mitat | |
| Max. kokonaispituus kasvosekoitusyksiköllä | 7,925 mm |
| Max. kokonaiskorkeus (kuljetus) | 3.200 mm |
| Max kokonaisleveys | 3.100 mm |
| Tärinäjärjestelmä | |
|---|---|
| Tärinäpöytä yksiosainen, Ultra-Dynamic servo tärinä kanssa taajuuden ja amplitudin säätö (keskipakovoima max.) |
175 kN |
| 2 peukalointipäätäryttimet (keskipakovoima max.) | 35 kN |
| Hydrauliikka | |
| Kapasiteetti (yhteensä) | 560 l/min |
| Toimintapaine
pumppu 1 kone pumppu 2 peukalointipää pumpun 3 asetustila |
180 bar 200 bar 200 bar |
| Sähkölaitteet | |
| Kytkentävirta (vakio) kasvosekoitusyksiköllä Asennettu teho |
noin 310 kW |
| Kytkentävirta | noin 160 kW |
| Sulakkeen suojaus | 315A |
| Toimituslinja | 4x 185mm² vaihtoehto 2x 4x 70mm² |
| Järjestelmä Siemens S7-1500, TIA-portaali |
|

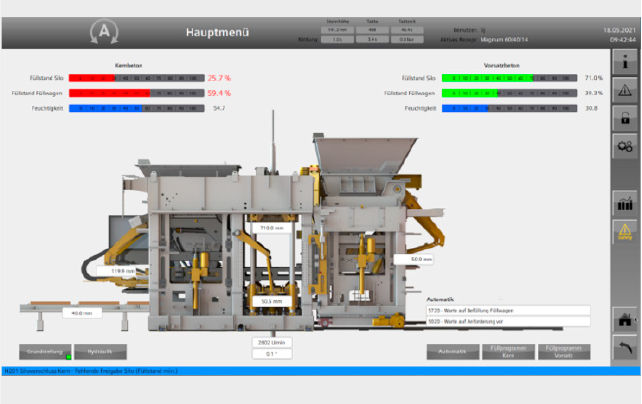

| Käyttö kosketuspaneelin kautta |
|
Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Kuvat laitteista ovat vain esimerkkejä. Kuvissa voi olla vaihtoehtoja asiakkaan toiveiden mukaan.
Korkeussäädettävä pohjasekoitussuppilo on erityinen uutuus, ja se on kehitetty parantamaan merkittävästi betonituotteiden laatua. Se auttaa optimoimaan materiaalivirran ja huolehtii materiaalin tasaisesta jakautumisesta. Lisäksi syöttölaatikon täyttömäärää voidaan säätää tarkasti ja tuotekohtaisesti.

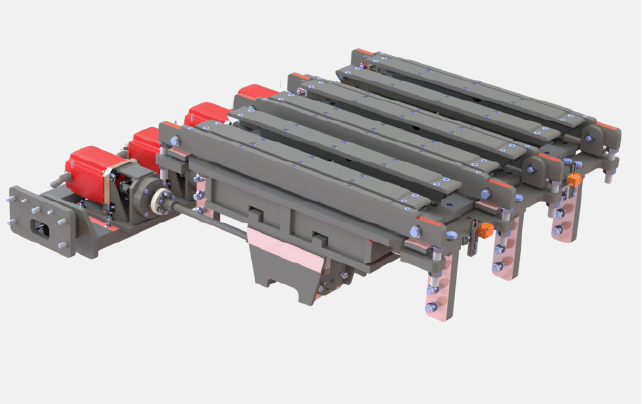

Pohja- ja pintasekoitussuppiloiden suppilon läpät on varustettu servomoottoreilla. Tämä mahdollistaa erittäin nopeat avautumis- ja sulkemisajat. Tuloksena on paljon tarkempi annostelu. Etuna on tuotantoprosessin parempi toistettavuus, mikä edelleen parantaa korkeaa tuotteen laatua.
Pääpeukalointipää tarjoaa paljon enemmän joustavuutta tuotannon aikana kuin tavalliset peukalointipäät. Kumipuskurien lukumäärä voidaan valita vapaasti. Lisäksi pääsuojaus voidaan suunnitella myös muiden valmistajien liitäntöjen mukaan. Nämä innovaatiot tekevät tuotannosta paljon tarkempaa ja luotettavampaa.

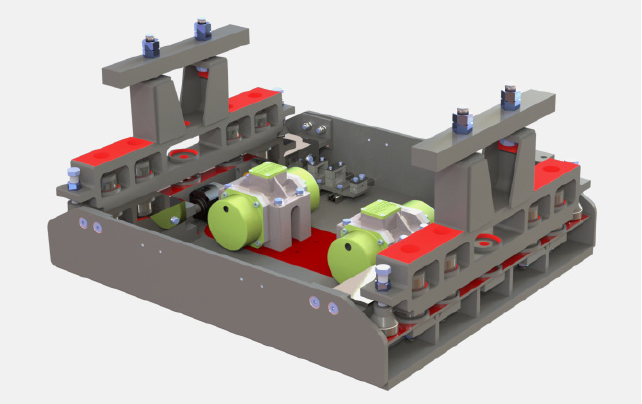

Tärinäjärjestelmää yksiosaisella tärypöydällä kehitettiin edelleen yhteistyössä RWTH Aachenin kanssa. Se saavuttaa korkean energiatehokkuuden tärinävoimien optimaalisen jakautumisen ansiosta. Koska tämä järjestelmä toimii ilman öljyhaudetta eikä vaadi ylimääräistä ilmajäähdytystä, se on erittäin ympäristöystävällinen ja mahdollistaa helpon huollon.

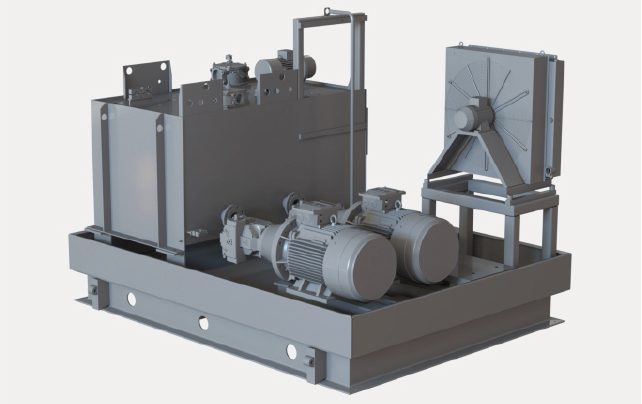

Kone toimii kahdella pääpumpulla (kapasiteetti 270 l/min) ja kahdella paineakulla nopeuttaakseen sykliä normaalituotannon aikana. Pumpun vian sattuessa konetta voidaan käyttää toisella pumpulla tuotannon pysäyttämisen välttämiseksi. Asetustilan lisäpumppu (kapasiteetti 20 l/min) takaa turvallisen nopeuden rajoituksen kulloisillekin liikkeille.
Kaikki pääakselit (peukalointipää, muotti, syöttölaatikko, täyttöarina) on suunniteltu ohjatuiksi akseleiksi TIA-portaalissa. Siksi ulkoista ohjauselektroniikkaa ei tarvita. Tämä järjestelmä mahdollistaa tarkan ja jatkuvan paikantamisen. Tuotantoprosessin toistojen suuri tarkkuus takaa jatkuvan korkean tuotteen laadun nonstop-tuotannon aikana.
