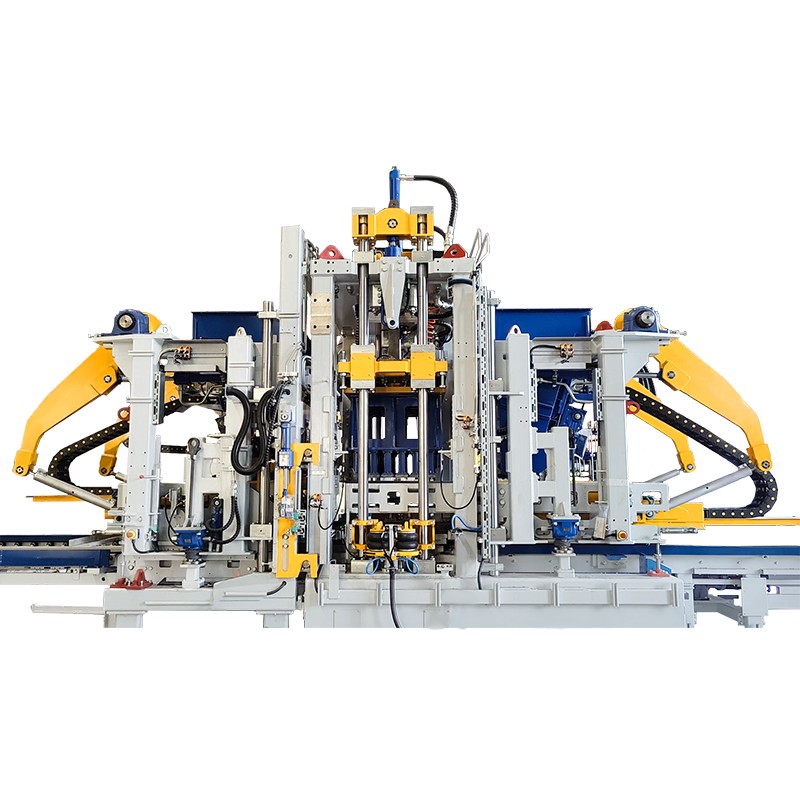

Saksalainen Zenith ZN900C täysin automaattinen sementtitiilikone: älykkään ja tehokkaan sementtituotteiden tuotannon asiantuntija
Bränditeknologian geenit
Saksalaisen tarkkuusvalmistusprosessin perinyt Zenith ZN900C -sarja yhdistää viidennen sukupolven älykkään puristus- ja muovausteknologian yhdistäen Zenithin 65 vuoden innovaation rakennusmateriaalien alalla. Tämä malli on saanut kaksoissertifioinnin saksalaisesta TÜV-sertifioinnista ja Kiinan CCS-laatujärjestelmästä.
Tuotteen tärkeimmät edut
1. Erinomainen suorituskyky
- Nimellispaine 900 tonnia (laajennettavissa 1200 tonniin)
- Normaali tiilen (240 × 115 × 53 mm) tuotantosykli 8-10 sekuntia
- Päivittäinen tuotantokapasiteetti saavuttaa 30 000-35 000 kappaletta (normaalit työolosuhteet)
- Tärinäjärjestelmä käyttää kaksitaajuista kytkentätekniikkaa (50Hz/60Hz adaptiivinen)
2. Älykäs ohjausjärjestelmä
Siemens SIMATIC S7-1200 PLC ohjauskeskus
10,4 tuuman täysvärinen teollisuuskosketusnäyttö (tukee monikielistä vaihtoa)
Esineiden internet -etävalvontajärjestelmä (4G/5G/WIFI kolmen tilan käyttö)
Tuotantotietojen älykäs analyysiraporttijärjestelmä
3. Avainkomponenttien kokoonpano
- Hydrauliyksikkö: Bosch Rexrothin mukautettu servojärjestelmä
- Sähkökomponentit: Siemens/Schneiderin teollisuustason kokoonpano
- Muottijärjestelmä: saksalainen 1.2842 erikoismuottiteräs (kovuus HRC58-62)
- Runkorakenne: QT600-3 pallografiittivalurauta yleishehkutuskäsittelyllä
4. Ympäristönsuojelu ja energiaa säästävä suunnittelu
Melunhallinta ≤68dB (A)
Yksikköenergiankulutus ≤8,5kWh/m³
Jätteen kierrätysaste ≥ 95 %
Täysin suljettu pölyä vähentävä muotoilu
Sovellusratkaisut
Kuntatekniikan ala
- jalkakäytävän päällystetiilet (puristuslujuus ≥40 MPa)
- Reunakivet (maksimipituus 1500mm)
- Viemäröintikaivojen komponentit (vedenläpäisevyys ≥1,5 cm/s)
Rakennusmuurauskenttä
- Vakiosementtitiilet (GB/T 21144:n mukaisesti)
- Ontot lohkot (onttoisuusaste 30-55%)
- Koristelaatat (pintatarkkuus ±0,3 mm)
Teollisuuden varastointiala
- Raskaat lastilattialaatat (dynaaminen kuorma ≥10 tonnia)
- Liukumattomat teollisuuslattialaatat (kitkakerroin ≥0,6)
- Korroosionkestävät lattialaatat (hapon ja alkalin kestävät PH2-12)
Maisema kenttä
- Kivikivijäljitelmälaatat (Mohsin kovuus ≥6)
- Ruohotiilet (aukenemisaste ≥20 %)
- Taide-aidan komponentit
Laitteiden erikoispalvelut
24kk pitkä takuu
Ilmainen asennus ja käyttöönotto paikan päällä
Järjestelmäkoulutus käyttäjille
Elinikäinen tekninen tuki
Maailmanlaajuinen 48 tunnin hätäapu
[Räätälöity palvelu] Tukee erikoismuottien kehitystä ja koko linjan automaation muuntamista ja voi tarjota prosessin optimointiratkaisuja asiakkaiden raaka-aineiden ominaisuuksien perusteella.
Tekniset parametrit
| Suurin muodostusalue | 1300×650mm |
| Lohkon korkeus | 40-300mm |
| Kierrosaika | 14-24S (riippuen lohkotyypistä) |
| Servo-värähtelyvoima | 100 KN |
| Lavan koko | 1350×700×(14-35)mm |
| Pohjavärinä | 2 x 7,5 kW (taajuus) / 4 x 12 kW (servo) |
| Top Tärinä | 2×0,55 kW |
| Ohjausjärjestelmä | SIEMENS |
| Kokonaisteho | 52,6 kW |
| Kokonaispaino | 17T (mukaan lukien facemix-laite ja muotti) |
| Koneen mitat | 6300×2800×3500mm |
Teknologian etu
Lohkokone on varustettu äskettäin kehitetyllä servovärähtelyjärjestelmällä, joka voi varmistaa, että tärinämoottorit ovat synkronoidussa tilassa, mikä voi taata tiivistysvoiman pystysuoran tuoton. Vältä myös koneeseen kohdistuvan vaakasuuntaisen puristusvoiman aiheuttamat leikkausjännityksen vauriot ja pidennä koneen käyttöikää. Moottorin nopeus voi olla yli 4000 rpm, mikä voi tarjota suuremman tiivistysvoiman ja lohkon laatu parantuisi huomattavasti.
Vibration Table on dynaamisesta pöydästä ja staattisesta pöydästä koostuva High Duty Sweden HARDOX -teräs, joka voi parantaa tärinätehokkuutta huomattavasti. Vaikka päällä on kaksi muuta vibraattoria, tiiviyden lisäämiseksi ja betonilohkojen korkean laadun takaamiseksi.
Peukalointipäässä ja koneen kahdella puolella on turvatyynyt. Kun muotti on työnnetty paikoilleen, peukalointipään turvatyyny täyttyy ja kiristyy automaattisesti. Lopuksi muotin kehyksen turvatyyny täyttyy muottien kehyksen automaattista kiinnittämistä varten. Tällä tavalla se voi auttaa säästämään paljon aikaa eri muottien vaihtamiseen, vähentämään tärinäääniä ja lisäämään myös tuotannon tehokkuutta.
QGM-ohjausjärjestelmä ottaa käyttöön SIEMENS PLC:n, kosketusnäytön, kontaktorit ja painikkeet jne., jotka yhdistävät täydellisesti automaattisen tekniikan ja edistyneen järjestelmän Saksasta. SIEMENS PLC:ssä on automaattinen vianetsintätoiminto, joka helpottaa huoltoa ja myös automaattinen lukitus toimintavirheiden aiheuttamien mekaanisten onnettomuuksien välttämiseksi. Vaikka SIEMENS-kosketusnäyttö voi näyttää reaaliaikaisen tuotannon tilan ja saavuttaa helpon käytön visualisoinnin avulla. Jos jokin osa rikkoutuu tulevaisuudessa, varaosa voidaan hankkia paikallisesti, mikä voi säästää paljon aikaa ja kustannuksia.
Hydraulipumppu ja venttiili ovat kansainväliseltä merkiltä, jotka ottavat käyttöön korkean dynaamisen suhteellisen venttiilin ja jatkuvan tehon pumpun nopeuden ja paineen säätämiseksi, ja niissä on korkea vakaus, korkea hyötysuhde ja energiansäästö.
QGM Intelligent Equipment Cloud System toteuttaa online-valvonnan, etäpäivityksen, etävian ennustamisen ja vian itsediagnoosin, laitteiden kunnon tilan arvioinnin; Luo laitteiden toiminta- ja sovellustilaraportteja sekä muita toimintoja; Kaukosäätimen ja käytön edut, nopea vianetsintä ja huolto asiakkaille. Kaikki on yhteydessä toisiinsa, ja laitteiden tuotanto ja toiminta voidaan nähdä verkon kautta maailman joka kolkassa.
Seurauslaitteet
Betonin annostelu- ja sekoituslaitos
Betonisekoitin-Planetary
Automaattinen kuormalavojen syöttölaite
Off-Line Block Cubing -järjestelmä
SIEMENS ohjausjärjestelmä
Kovettumiskammio
Pinoaja/Simple Cuber
Hissi/lasku ja sormikori
